DVS防区设置及定标

DVS分布式光纤振动监测系统在实际工程应用中，光缆穿越的工况现场会比较复杂，例如有公路铁路，沼泽地等情况，外界干扰源多，或土质软硬度等的不同，DVS能够探测到的震动信号也会有差异。为了更精准做好告警参数设置，我们引入防区概念，我们把逻辑划分的光纤长度定义成不同的防区，这样我们可以针对谋一些区域做单独的告警阀值，及布/撤防参数设置，使得系统更灵活。

防区如何设置？

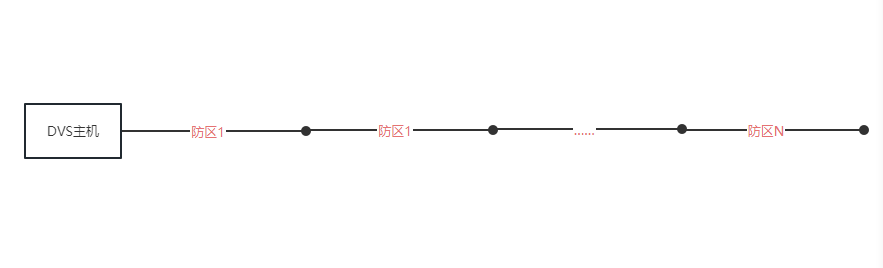

DVS-Server解调后，会把整个光纤定义成N个点（例如6000个点），那么设置防区的时候，我们可以设置成
第一防区：1~100，
第二防区：101~305
第三防区：306~800
……
第N防区：5500~6000

这样我们就划分了N个防区，然后我们可以针对这N个防区，设置不同的告警阀值，以及是否布防设置，可以参考ApplicationService设置防区。格式化成防区的设置报文，推送给DVS-Server。然后DVS-Server就会根据设置的参数进行振动幅值监控。

如何把光缆的防区绘到GIS地图上？

以上我们已经划分好防区，然后我们给每个防区设置开始点和结束点的经纬度坐标，再把开始点跟结束点用线段连接起来，即实现了防区在地图上的绘制。

如何给防区定标（标定）？
在实际的工况中，由于光缆会存在弯曲，缠绕等情况，光缆上返回的振动点位置比实际地理位置要长。为了矫正偏差，我们需要实地定标。那么如何定标呢？我们只需要在防区的开始点（结束点）扰动光缆（敲击地面，晃动光缆等操作），然后可以观察DVS-Server推送给Application Service的振动实时曲线，获取到振动位置，然后把位置数据更新到防区数据中，更新防区设置即可。
