搭载AI人工智能基座的便携式DAS一体机
型号：EM-DAS
概述：EM-DAS是一款高性能，实时响应的便携式高性能DAS设备，具有现代架构的软件操作系统，内置AI人工智能基座，方便加载AI识别模型以实现振动信号的数据分析，非常适合用于周界安防监测，皮带机监测等应用。
标签：AI人工智能 DAS
应用：
1.1概述
EM-DAS是我司推出的嵌入式小型化分布式声波传感系统，基于ARM平台开发，具备体积小、功耗低、运算快、监测距离长等特点。整机尺寸260×250×122 mm，约A4纸大小，便于携带与部署；在40 km监测下功耗仅90 W，静音设计适合办公环境使用。系统采用12核2.2 GHz CPU、64 GB内存及独立GPU加速芯片，支持双通道最长80 km全相位实时解调。EM-DAS具备工业级可靠性，可在 -20 ℃～60 ℃环境下稳定运行，并支持AI算法扩展应用。
1.2 特性
- 高集成度（EMDAS模块、工控机、采集卡等）
- 模块化设计可根据传感距离选择模块
- 光缆全域实时解调
1.3 应用
- 油气管道监测（防外破、泄露）
- 石油石化测量
- 周界安防
- 地震监测
- 高速车辆、轨道交通监测等
参数
| 一体机 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| 功率 | 90 | W | |||
| 工作电压 | 7-20 | V | DC | ||
| 工作温度 | -20 | 60 | ℃ | ||
| 存储温度 | -30 | 70 | ℃ | ||
| 测量距离 | 40 | 60 | km | ||
| 调制方案 | TTL调制 | ||||
| 脉宽 | 50 | 1000 | ns | ||
| 脉冲频率 | 50 | kHz | |||
| 空间分辨率 | 5 | m | |||
| 响应频率 | 1 | 20k | Hz | 20k@1km | |
| 低频响应范围 | 1 | 1k | |||
| 高频响应范围 | 1k | 20k | |||
| 响应稳定性 | 全频段内波动小于1% | ||||
| 解调通道 | 全域解调 | 同时解调所有通道 | |||
| ADC采样率 | 250 | MS/s | |||
| ADC分辨率 | 14 | bit | |||
| ADC通道 | 2 | 个 | |||
| 数据传输接口 | PCIe 2.0 x8 | ||||
2.2硬件配置
表2-2 硬件配置表
| 配置名称 | 规格/型号 |
|---|---|
| CPU | 12 核 ARM Cortex-A78AE v8.2 64-bit CPU（3 MB L2 + 6 MB L3 缓存） |
| GPU | NVIDIA Ampere 架构 GPU，2048 CUDA Core核心 + 64 Tensor Core核心 |
| AI算力 | 最高 275 TOPS（INT8） |
| 内存 | 64 GB 256-bit LPDDR5 @ 204.8GB/s |
| 存储 | 64 GB eMMC 5.1 |
| 加速引擎 | 2 × NVDLA（深度学习加速器） + PVA（视觉加速器） |
| 采集卡 | GY-DAQ-2480，14bit，250MS/s采样率 |
| 声光调制器驱动 | 80M |
| 一体化模块 | EMDAS一体化模块 |
| 机箱 | 全铝合金高性能机箱，工业级设计 |
2.3外部接口
表2-3 外部接口表
| 名称 | 规格/型号 |
|---|---|
| 传感光缆接口 | FC/APC法兰×1（或×2） |
| WIFI天线接口 | RP-SMA-Female×1 |
| USB接口 | Micro USB 2.0端口×1、USB 3.2端口 ×2USB Type C端口×1 |
| 显示器接口 | DisPlayPort端口×1 |
| 网络接口 | 10 Gigabit Ethernet (10 GbE)端口×1 |
| 电源接口 | DC Power端口×1 |
| SD卡接口 | Micro SD端口×1 |
2.4预装软件
表2-4 预装软件表
| 名称 | 规格/型号 |
|---|---|
| 系统平台 | Linux Ubuntu 20.04 TSL（内置实时DAS数据API，调取解调和数据分析） |
| 软件 | 内置DAS设备操作与可视化的Optical OS/Optical Monitor 系统，覆盖系统状态/参数设置/波形/振动能量分布 |

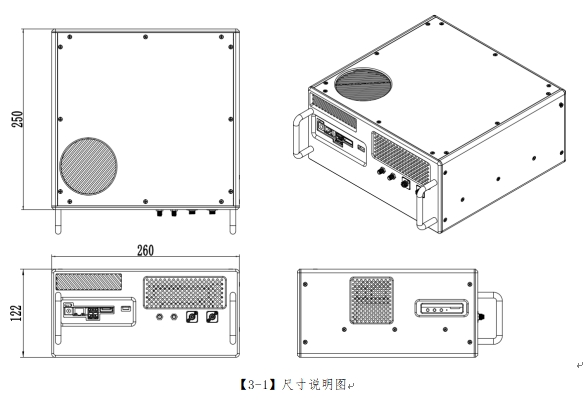

3.1产品尺寸说明

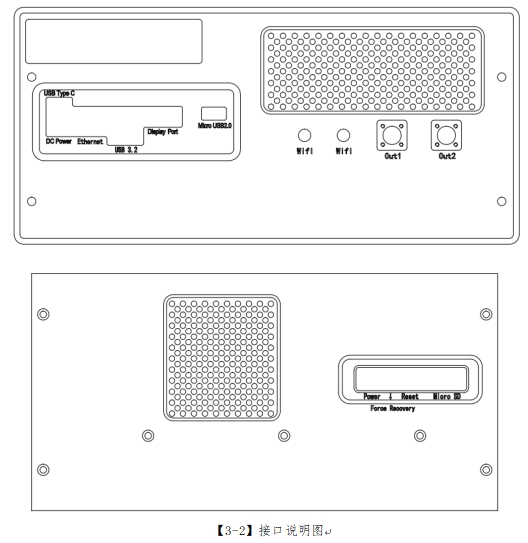

3.2产品接口说明
表2-5 产品接口说明表
| 产品接口 | 说明 |
|---|---|
| Out1、Out2 | 外部传感光缆接口，用于信号采集与传输 |
| Wifi | 外置天线接口，用于增强无线网络接收能力 |
| Micro USB 2.0 | 用于数据传输 |
| USB 3.2 | 用于数据传输 |
| USB Type C | 用于数据传输 |
| DisPlayPort | 用于连接显示设备 |
| Ethernet | 有线网络接口，用于接入局域网或互联网 |
| DC Power | 直流电源输入接口，用于设备供电 |
| Power | 电源开关键，用于设备的开机与关机控制 |
| Force Recovery | 强制恢复键，用于系统固件恢复或重新刷机 |
| Reset | 复位按键，用于系统重启 |
| Micro SD | Micro SD卡插槽，用于数据存储或系统扩展 |
